常見的小型石英晶體振蕩器,一般都具有良好的穩定性.但是,產品用久了自然會出現故障.MTBF即平均故障間隔時間,可靠性定義為設備在特定時間段內按其規范運行的概率,是衡量一個產品的可靠性指標.
小型貼片晶振,本身具有小型,薄型,重量輕的特性,并且具有優良的耐環境特性,作為常見的表面石英晶體振蕩器之一,十分適用于有小型化需求的市場,比如智能手機,無線藍牙,平板電腦等電子數碼產品,同時在家電相環電器領域,辦公自動化和短距離無線通信領域可以發揮優良的電氣特性.

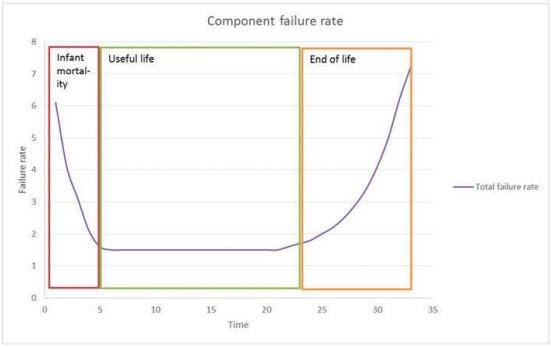

“浴盆曲線”描述了設備的假設失敗率與時間的關系.第一個時期稱為嬰兒死亡率.下一個時期是圖的平坦部分.它被稱為正常生活.第三個周期從斜率開始增加的點開始并延伸到圖的末尾.
MIL-HDBK-217計算的故障率適用于產品成熟時的使用壽命期,較弱的單元減弱并開始失效,因?yàn)橄鄬?duì)恒定且故障率較低.使用壽命是進行可靠性預測的最常見時間范圍.
AcceleratedLife測試采用高應力方法來縮短產品的使用壽命或加快有源晶振性能的降低.有源晶體振蕩器中的各種壓力測試包括延長的老化時間,即在+125°C或更高溫度下的壽命測試,在偏壓下至少1,000小時.其他一些測試包括熱量,濕度,溫度,振動和負載.
預測方法基于基于各種來源的組件數據：
-壽命測試數據
-MIL-HDBK-217
可靠性預測圖

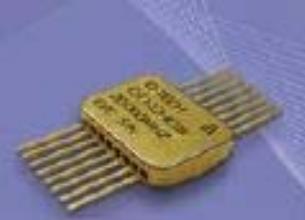

使用壽命測試數據和使用MIL-HDBK-217計算的Q-Tech Space QT122L11S32.895MHz的可靠性預測如下所示：

設計技術：
QT128L11S采用ASICFACT1.3μ技術ACMOS邏輯,輻射容差為100kRad（Si）,熱激活能約為0.4eV,掃描石英頻率為32.895MHz,基本模式安裝在三（3）點安裝座上.
模具的絕對最大額定值：
-絕對最大功耗：500mW
-絕對最高結溫：+175°C
-絕對最大電源電壓：+7Vdc
運行條件：
-最大電流消耗：最大15mA.在+3.63V
-ThetaJC=30°C/W.
-ThetaJA=130°C/W.
-最高溫升：1.6°C
MTBFPERMIL-HBK-217：
MTBF計算基于MIL-HBK-217,空間飛行環境（SF）,環境溫度+65°C,CL=90％,使用32.895MHz晶體,基本模式,3.3Vdc±10％電源,16-FP封裝,密封周長1.8英寸.
