更多>>溫補晶體振蕩器【TCXO】參數解析!
來源：http://www.mbassoc.com 作者：zhaoxiankh 2014年03月25
溫補晶振(Temperature Compensated Crystal Oscillators)簡稱TCXO;TCXO晶體振蕩器,通常廣泛用于PCS基站、網絡傳輸、雷達、測試設備、鎖相環電路SDH、、電子對抗、通訊、移動通信、蜂窩基站、數字程控交換機、光傳輸、WLL、導航無線通信、航天、航空、頻率合成器、ATM、接入網、SONET等等高端電子產品.
溫補晶振的主要技術指標
1)Frequency Range(頻率范圍):
1.00-80.00MHz
2)Initial Calibration(頻率準確度):
A ≤±1.0ppm @25℃ B ≤±0.5ppm @25℃
3)Frequency Adjustment(頻率調整):
1 Ageing adjustment: ≥ ±5ppm
2 No frequency adjustment
4)Operating Temperature(工作溫度范圍):
C -20-+70℃ D -40-+85℃ E -55-+105℃
5)Frequency Stability(溫度頻率穩定度):
F ±0.28ppm G ±0.5ppm H ±1.0ppm
I ±1.5ppm J ±2.0ppm K ±2.5ppm
6)Output Waveform(輸出波形):
1 Sine 正弦波 2 Hcmos 方波 3 Clipped Sine 削峰正弦波
7)Supply Voltage(工作電壓范圍):
L 3.3V±10% M 5.0V±10%
8)Ageing(頻率老化率):
±1ppm maximum in first year,±3ppm maximum for 10 years
9)Phase Noise(相位噪聲):
10)Package Outline(封裝、尺寸):
N DIP 21×13×5mm O DIP 18×12×5mm P DIP 20×20×10mm Q DIP 36×27×16mm
R SMD 5×3×1mm S SMD7×5×2mm T SMD 9×7×3mm U SMD 14×9×6mm
11)Storage Temperature(儲存溫度范圍):
-55-+125℃

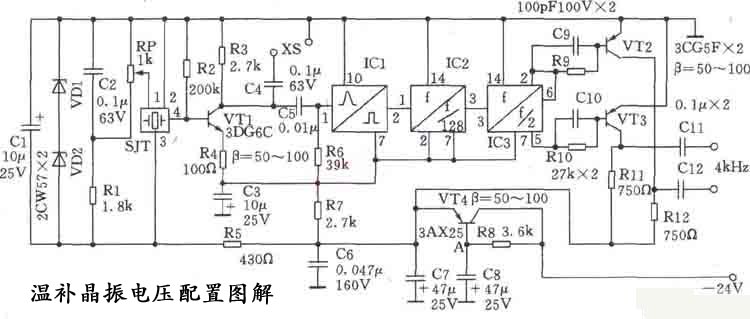

溫補晶振的特點主要有以下三點:
1.體積小2.高精度,高可靠性,高穩定性3.低功耗及恢速啟動特性
而溫補晶振研制的最成功的要屬大真空(KDS)株式會社,其中KDS公司生產的溫補晶振小體積化已達到1.6×1.2×0.59的程度,因而KDS晶振現在最受國內電子產品制造商的青睞.
溫補晶振的主要技術指標1)Frequency Range(頻率范圍):
1.00-80.00MHz
2)Initial Calibration(頻率準確度):
A ≤±1.0ppm @25℃ B ≤±0.5ppm @25℃
3)Frequency Adjustment(頻率調整):
1 Ageing adjustment: ≥ ±5ppm
2 No frequency adjustment
4)Operating Temperature(工作溫度范圍):
C -20-+70℃ D -40-+85℃ E -55-+105℃
5)Frequency Stability(溫度頻率穩定度):
F ±0.28ppm G ±0.5ppm H ±1.0ppm
I ±1.5ppm J ±2.0ppm K ±2.5ppm
6)Output Waveform(輸出波形):
1 Sine 正弦波 2 Hcmos 方波 3 Clipped Sine 削峰正弦波
7)Supply Voltage(工作電壓范圍):
L 3.3V±10% M 5.0V±10%
8)Ageing(頻率老化率):
±1ppm maximum in first year,±3ppm maximum for 10 years
9)Phase Noise(相位噪聲):
| Frequency | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz |
| 13.0MHz | –95 dBc/Hz | –120dBc/Hz | –135dBc/Hz | –140dBc/Hz | –145dBc/Hz |
N DIP 21×13×5mm O DIP 18×12×5mm P DIP 20×20×10mm Q DIP 36×27×16mm
R SMD 5×3×1mm S SMD7×5×2mm T SMD 9×7×3mm U SMD 14×9×6mm
11)Storage Temperature(儲存溫度范圍):
-55-+125℃
溫補晶振的特點主要有以下三點:
1.體積小2.高精度,高可靠性,高穩定性3.低功耗及恢速啟動特性
而溫補晶振研制的最成功的要屬大真空(KDS)株式會社,其中KDS公司生產的溫補晶振小體積化已達到1.6×1.2×0.59的程度,因而KDS晶振現在最受國內電子產品制造商的青睞.
